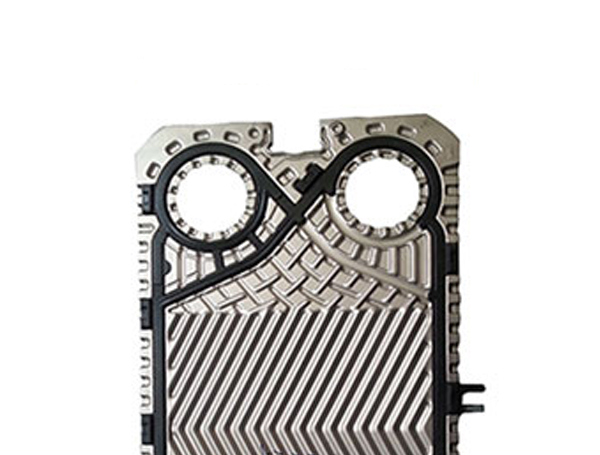

在波紋板和轉角之間形成一管，使兩種介質在交替管道中流動，保持相反(反向流動)。兩相冷卻劑(蒸汽+流體)從熱交換器左下半部進料，其蒸汽質量取決于工廠的運行環境。
液相蒸發是在管道中進行的，按照要求，這個過程會(huì )產生一定程度的過熱，因此，這個過程叫做“干膨脹”。在蒸發器示意圖中，深藍色和淺藍色箭頭表示冷卻劑連接的位置。冷卻水(鹽水)流向管道的另一側;深紅色和淺紅色箭頭表示水(鹽水)的連接位置。
顯色方法:用著色劑檢查;透光法:在板的一側放置一個光源，另一側有人檢查;單邊壓力試驗方法:一側通過水壓試驗至0.35Mpa(表壓)，如果另一側有水很低，快速檢查板的潮濕部分。我們選擇光透射法進行檢測。該方法具有操作方便、成本低等優點。適用于新舊板材的檢驗。
加藥軟化處理:本方法簡單、效率高、經濟性好，無需專門制水設備，是一種實用的防結垢水處理方法。根據給藥方法的不同，有兩種治療方法，一種是矯正治療，另一種是防垢治療。
清潔方案:用原位清洗溶液的流量,或清洗流量允許原位清洗噴嘴直徑(允許流量通過噴嘴直徑2英寸的260,和允許流量通過噴嘴直徑1英寸67)。如果能在污染前按照定期清洗計劃進行現場清洗，清洗效果會(huì )很好。用局部清洗液清洗后，用清水沖洗。
